  • Separador Magnético de Alto Gradiente

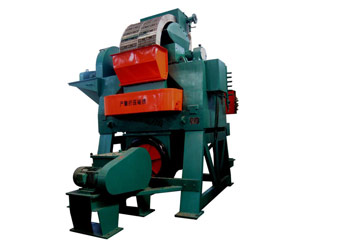

    El separador magnético de alto gradiente es un ´equipo de la separación magnética de la intensidad alta con las características buenas y las tecnologías avanzadas en la industria de la separación de los países interiores y exteriores.Esta máquina utiliza el modo de trabajo del ciclo vertical y el enriquecimiento retroceso,que es una solución fundamental para el fenómeno del bloqueo del separador magnético del anillo plano y el separador magnético de alto gradiente del anillo plano.
    Las aplicaciones de la máquina : hematita, limonita , siderita , ilmenita , cromita, wolframita , mineral de tantalio y niobio , y beneficio de otros minerales débilmente magnéticos , cuarzo, feldespato , nefelina , fluorita, silimanita , espodumeno y otros minerales no metálicos para eliminar el hierro , y la purificación.

Aplicaciones:

Las aplicaciones de esta serie de separadores magnéticos:la hematites,la limonita,la siderita,la ilmenita,la cromita,la wolframita,la mina de tantalio y niobio,y la separación de otros minerales magnéticos débiles,el cuarzo,el feldespato,la nefelina,la fluorita,y el proceso de la eliminación del hierro de otros minerales sin magnéticos.

características:

Esta serie de separadores magnéticos tiene muchas características,por ejemplo,la gran proporción condensada,muy práctico,la operación fácil y segura,la reparación conveniente,etc,al mismo tiempo,esta máquina tiene las ventajas dobles del alto grado condensado y muy buenos beneficios en la separación del mineral magnético débil.

Datos técnicos:
Modelo Especificación ZTLGT
-500
ZTLGT-750(Ⅰ) Experimental ZTLGT-750(Ⅱ) Industrial ZTLGT
-1000
ZTLGT
-1250
ZTLGT
-1500
ZTLGT
-1750
ZTLGT
-2000
ZTLGT
-2500
ZTLGT
-3000
Diámetro de giro (mm) 500 750 750 1000 1250 1500 1750 2000 2500 3000
Velocidad de giro ( r / min) 0.3-3 3 2-4 2-4 2-4 2-4 2-4 2-4 2-4 2-4
Tamaño de Alimentación (mm) (-200 mallas%) -1.0 -1.0 -1.0 -1.2
(30-100)
-1.2
(30-100)
-1.2
(30-100)
-1.2
(30-100)
-1.2
(30-100)
-1.2
(30-100)
-1.2
(30-100)
Concentración de alimentación (%) 10-40 10-40 10-40 10-40 10-40 10-40 10-40 10-40 10-40 10-40
Capacidad de Rendimiento de lechada (m³/h) 0.25-0.5 0.5-1.0 5-10 12.5-20 20-50 50-100 75-150 100-200 200-400 350-650
Capacidad de gestión del mineral seco (t/h) 0.03-0.125 0.06-0.25 2-4 4-7 10-18 20-30 30-50 50-80 100-150 150-250
Intensidad de campo (T) 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
Corriente de magnetización (A) 1300 1100 860 650 900 950 1200 1200 1400 1400
Voltaje nominal de magnetización (V) 12 16 17.5 26.5 31 37 38 43 45 62
Potencia nominal de magnetización ( KW ) 16 18 15 17 28 35 46 52 63 87
Potencia del motor ( KW ) 0.37 0.55 0.55 1.1 1.5 3 4 5.5 11 18.5
Potencia del motor de pulso( KW ) 0.37 0.75 1.5 2.2 2.2 4 4 7.5 11 18.5
Distancia de pulso (mm) 0-50 0-50 0-20 0-30 0-20 0-30 0-30 0-30 0-30 0-30
Velocidad de pulso (r/min) 0-400 0-400 0-400 0-300 0-300 0-300 0-300 0-300 0-300 0-300
Presión del agua (Mpa) 0.1-0.2 0.1-0.2 0.1-0.2 0.2-0.3 0.15-0.3 0.2-0.3 0.2-0.3 0.2-0.3 0.2-0.4 0.2-0.4
Consumo de agua (m³/h) 0.75-1.5 1.5-2.5 5-8 10-20 30-45 60-90 80-120 100-150 200-300 350-530
Cantidad de agua de refrigeración (m³/h) 1.5-2 1.5-2 1.5-2 2-2.5 2.5-3 3-4 4-6 5-6 6-7 8-10
Peso de la máquina (T) 1.5 3 4 6 14 20 35 50 105 175
El peso de los componentes más grandes (T) 0.3 0.6 1 2.22 4 5 11 14 15 25
Dimensiones generales ( L x W x H ) (mm) 1800×1400 ×1320 2000×1360 ×1680 2000×1360 ×1680 2700×2000 ×2400 3200
×2340
×2700
3600
×2900
×3200
3900
×3300
×3800
4200×3550 ×4200 5800×5000 ×5400 6600×5300 ×6400
